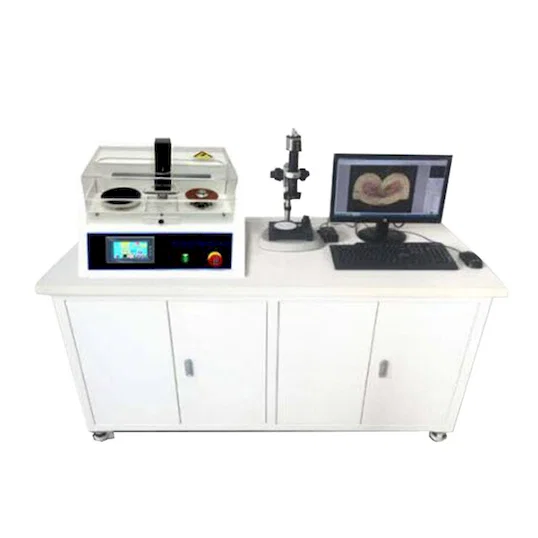

Crimp Cross-Section Analysis System WPM-SE4

Επιτύχετε απαράμιλλη ακρίβεια στον ποιοτικό έλεγχο καλωδίωσης με τον πλήρως αυτόματο αναλυτή διατομής τερματικού WPM-SE4

Εισαγωγή:

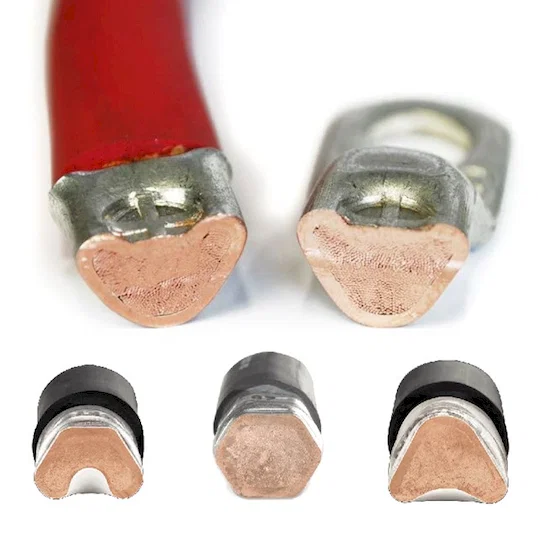

Σε το απαιτητικό τοπίο της κατασκευής καλωδίων, διασφαλίζοντας την Η ακεραιότητα και η αξιοπιστία των πτυχώσεων ακροδεκτών είναι πρωταρχικής σημασίας. Παρουσιάζοντας τον πλήρως αυτόματο αναλυτή διατομής τερματικού WPM-SE4, ένα υπερσύγχρονο όργανο ακριβείας ειδικά σχεδιασμένο για Κάντε επανάσταση στη διαδικασία ποιοτικού ελέγχου της πλεξούδας καλωδίων. Αυτό Το ολοκληρωμένο σύστημα δεν είναι απλώς μια μηχανή. είναι μια ολοκληρωμένη λύση, σχολαστικά σχεδιασμένο για να παρέχει γρήγορη, ακριβή και επαναλαμβανόμενη Ανάλυση διατομής ακροδεκτών καλωδίωσης. Από την αυτοκινητοβιομηχανία στην αεροδιαστημική, το WPM-SE4 δίνει τη δυνατότητα στους κατασκευαστές σε όλους τους κλάδους να εγγυώνται τα υψηλότερα πρότυπα ποιότητας πτύχωσης, ελαχιστοποιώντας τα ελαττώματα και μεγιστοποίηση της απόδοσης του προϊόντος.

Βασικά χαρακτηριστικά και πλεονεκτήματα: Επαναπροσδιορισμός της ακρίβειας, της ταχύτητας και του αυτοματισμού

Η Το WPM-SE4 αποτελεί την κορυφή της μηχανικής αριστείας, ενσωματώνοντας τεχνολογίες αιχμής για την παροχή απαράμιλλης απόδοσης και εμπειρία. Ακολουθεί μια λεπτομερής ανάλυση των βασικών χαρακτηριστικών που κάνουν Αυτός ο αναλυτής είναι απαραίτητο στοιχείο για τον ποιοτικό σας έλεγχο Λειτουργίες:

• Πλήρως αυτόματο, ολοκληρωμένο σύστημα για βελτιωμένη ροή εργασίας: Το WPM-SE4 είναι ένα πλήρως αυτόματο σύστημα, που ενσωματώνει απρόσκοπτα κάθε βήμα της διαδικασίας ανάλυσης διατομής. Από την κοπή και λείανση ακριβείας έως την οπτική δειγματοληψία, τον καθαρισμό διάβρωσης και τη λήψη εικόνας, Όλα είναι αυτοματοποιημένα σε μια ενιαία, συνεκτική μονάδα. Αυτός ο αυτοματισμός μειώνει δραστικά τη χειροκίνητη παρέμβαση, ελαχιστοποιεί το σφάλμα του χειριστή και εξασφαλίζει σταθερά, επαναλαμβανόμενα αποτελέσματα.

• Πατενταρισμένη τεχνολογία κοπής και λείανσης ενός βήματος: Αξιοποιώντας την πιο πρόσφατη πατενταρισμένη τεχνολογία, το WPM-SE4 εκτελεί κοπή και λείανση σε μια ενιαία, συγχρονισμένη λειτουργία. Αυτή η καινοτόμος προσέγγιση εγγυάται τέλεια επιπεδότητα τερματικού – ένας κρίσιμος παράγοντας για ακριβή ανάλυση διατομής. Αυτό εξαλείφει τις ασυνέπειες που δημιουργούνται από τη χωριστή κοπή και λείανση διαδικασίες, παρέχοντας ανώτερη προετοιμασία δειγμάτων και πιο αξιόπιστη δεδομένα.

• Πρωτοφανής ταχύτητα: Πλήρης ανάλυση σε μόλις 3 λεπτά: Ο χρόνος είναι κρίσιμος στην κατασκευή. Το WPM-SE4 έχει σχεδιαστεί για ταχύτητα, ικανό να ολοκληρώσει ολόκληρη την επεξεργασία και ανάλυση ενός μόνο τερματικού σε αξιοσημείωτα 3 λεπτά. Αυτή η εξαιρετική απόδοση επιταχύνει δραματικά την ποιότητά σας διαδικασία επιθεώρησης, επιτρέποντας ταχύτερη ανατροφοδότηση, ταχύτερη έκδοση αυξημένη αποδοτικότητα της παραγωγής.

• Απλή, βολική και γρήγορη λειτουργία για βελτιωμένη εμπειρία χρήστη: Παρά την εξελιγμένη τεχνολογία του, το WPM-SE4 έχει σχεδιαστεί για απλή, βολική και γρήγορη λειτουργία. Η διαισθητική διεπαφή και οι αυτοματοποιημένες διαδικασίες ελαχιστοποιούν την εκπαίδευση απαιτήσεις και μεγιστοποίηση της αποδοτικότητας του χειριστή. Εστιάστε στα αποτελέσματα, όχι πολύπλοκες διαδικασίες.

• Σύστημα λήψης εικόνας υψηλής ευκρίνειας που εισάγεται από την Ιαπωνία για ασυμβίβαστη ευκρίνεια: Στην καρδιά του WPM-SE4 βρίσκεται ένα σύστημα λήψης εικόνων υψηλής ευκρίνειας που εισάγεται από την Ιαπωνία. Αυτό το προηγμένο σύστημα καταγράφει απίστευτα λεπτομερείς εικόνες διατομής, εξασφαλίζοντας ακριβή μέτρηση και ανάλυση. Η ανώτερη ποιότητα εικόνας επιτρέπει την ακριβή αξιολόγηση της πτύχωσης που οδηγούν σε πιο τεκμηριωμένες αποφάσεις ποιότητας. Το σύστημα διαθέτει ιαπωνικό βιομηχανικό σύστημα βίντεο HD 5 εκατομμυρίων pixel, παρέχοντας εξαιρετική οπτική ευκρίνεια.

• Εισαγόμενο από την Ιαπωνία οπτικό σύστημα μικρότερου ζουμ τμήματος για λεπτομερή παρατήρηση: Ο αναλυτής ενσωματώνει ένα οπτικό σύστημα μικρότερου ζουμ που εισάγεται από την Ιαπωνία. Αυτό το υψηλής ποιότητας οπτικό σύστημα παρέχει συνολικό εύρος μεγέθυνσης βίντεο 30~312X, επιτρέποντας τόσο τις προοπτικές επισκόπησης όσο και την εξαιρετικά λεπτομερή εξέταση πτυχωτών δομών. Αυτό το ευέλικτο εύρος μεγέθυνσης σας εξασφαλίζει μπορεί να αναλύσει κάθε πτυχή της διατομής του τερματικού με σαφήνεια.

• Εξαρτήματα ακριβείας για ακλόνητη αξιοπιστία και ακρίβεια: Το WPM-SE4 είναι κατασκευασμένο με εξαρτήματα υψηλής ποιότητας για μακροχρόνια απόδοση και εξαιρετική ακρίβεια:

  • Γερμανικός κινητήρας: Εξασφαλίζει ισχυρή και αξιόπιστη λειτουργία των μηχανισμών κοπής και λείανσης.

  • Ιαπωνικοί σερβοκινητήρες Panasonic (άξονας X & Y): Παρέχουν ακριβή και ελεγχόμενη κίνηση και για τους άξονες X και Y κατά τη διάρκεια τη διαδικασία κοπής και λείανσης, που εγγυάται ακρίβεια και επαναληψιμότητα.

  • Ιαπωνικός ελεγκτής Mitsubishi PLC: Λειτουργεί ως ο έξυπνος εγκέφαλος του συστήματος, διασφαλίζοντας την ομαλή και συντονισμένη λειτουργία όλων των αυτοματοποιημένων διαδικασιών.

• Ολοκληρωμένο λογισμικό ανάλυσης τμημάτων τερματικού (Εισαγωγή Ιαπωνίας): Το WPM-SE4 είναι εξοπλισμένο με επαγγελματικό λογισμικό ανάλυσης τμημάτων τερματικού που εισάγεται από την Ιαπωνία. Αυτό το λογισμικό έχει σχεδιαστεί ειδικά για την ανάλυση πτύχωσης διατομές, παρέχοντας μια σειρά εργαλείων μέτρησης και ανάλυσης ποσοτικοποιήστε την ποιότητα πτύχωσης. Για την ασφάλεια των δεδομένων και την ακεραιότητα του λογισμικού, η Το λογισμικό είναι εξοπλισμένο με κλειδαριά κρυπτογράφησης και παρέχεται σε CD.

• Ευρεία εφαρμόσιμη γκάμα καλωδίων για ευέλικτες δοκιμές: Το WPM-SE4 έχει σχεδιαστεί για να χειρίζεται ένα ευρύ φάσμα μεγεθών καλωδίων, με εφαρμόσιμο εύρος καλωδίων 0,01~50 mm2. Αυτή η ευελιξία διασφαλίζει ότι ο αναλυτής μπορεί να φιλοξενήσει μια μεγάλη ποικιλία εφαρμογών καλωδίων, από ευαίσθητα καλώδια σήματος έως μεγαλύτερη ισχύ καλώδια.

• Ανθεκτική και λεπτή λεπίδα γερμανικής εισαγωγής: Η διαδικασία κοπής χρησιμοποιεί λεπίδα Dia.110X0,5mm που εισάγεται από τη Γερμανία. Αυτή η λεπίδα είναι γνωστή για τη λεπτή αλλά ανθεκτική φύση της, εξασφαλίζοντας καθαρές και ακριβείς κοπές διατηρώντας παράλληλα μακροπρόθεσμη ευκρίνεια και αξιοπιστία.

• Ακριβής καθαρισμός διάβρωσης για βέλτιστη ευκρίνεια εικόνας: Το σύστημα ενσωματώνει μια διαδικασία καθαρισμού τερματικού υγρού διάβρωσης, που ολοκληρώνεται σε μόλις 5 δευτερόλεπτα. Αυτό το γρήγορο βήμα καθαρισμού αφαιρεί τα υπολείμματα και τους ρύπους από το διατομή, εξασφαλίζοντας βέλτιστη ευκρίνεια εικόνας για ακριβή ανάλυση.

• Adjustable LED Lighting for Consistent Illumination: An all-white adjustable LED lighting device provides consistent and controlled illumination of the terminal cross-section. This adjustable lighting ensures optimal visibility and image quality, regardless of terminal material or ambient lighting conditions.

• Compact Footprint for Easy Integration into Workspaces: With dimensions of W500XD350XH350, the WPM-SE4 boasts a compact footprint, making it easy to integrate into existing laboratory or production floor workspaces.

Τεχνικές προδιαγραφές:

Εφαρμογές:

The WPM-SE4 Fully Automatic Terminal Cross-Section Analyzer is essential for quality control in a wide range of industries, including:

• Automotive Wire Harness
