Φορητός Crimp Cross-Section Analyzer WPM-SES

Εγγύηση ανώτερης ποιότητας πτύχωσης με το εργονομικό και υψηλής ταχύτητας σύστημα ανάλυσης διατομής πτύχωσης

Εισαγωγή:

Σε Το σημερινό τοπίο παραγωγής, η αξιοπιστία της πτύχωσης της καλωδίωσης είναι υψίστης σημασίας για την απόδοση και την ασφάλεια αμέτρητων προϊόντων. Παρουσιάζοντας το προηγμένο σύστημα ανάλυσης διατομής πτύχωσης, μια ολοκληρωμένη και φιλική προς το χρήστη λύση που έχει σχεδιαστεί για να ενδυναμώνει κατασκευαστές με γρήγορο και ακριβή ποιοτικό έλεγχο. Το σύστημα αυτό σχεδιασμένο για αποτελεσματική προετοιμασία δειγμάτων, απεικόνιση υψηλής ανάλυσης, και ακριβή ανάλυση, παρέχοντας κρίσιμες πληροφορίες για την ποιότητα της πτύχωσης και διασφαλίζοντας τη μακροπρόθεσμη ακεραιότητα των καλωδίων σας. Από την αυτοκινητοβιομηχανία και την αεροδιαστημική μέχρι τα ηλεκτρονικά και όχι μόνο, αυτό το σύστημα είναι δικό σας απαραίτητο εργαλείο για τη διατήρηση των υψηλότερων προτύπων πτύχωσης αριστεία τερματισμού.

Βασικά χαρακτηριστικά και πλεονεκτήματα: Ταχύτητα, ακρίβεια και σχεδιασμός με επίκεντρο τον χρήστη

Αυτό Το σύστημα ανάλυσης διατομής πτύχωσης είναι ένα σχολαστικά σχεδιασμένο λύση που συνδυάζει την προηγμένη τεχνολογία με τον πρακτικό σχεδιασμό, προσφέροντας μια σειρά λειτουργιών που έχουν σχεδιαστεί για να βελτιστοποιήσουν τον ποιοτικό σας έλεγχο διαδικασία και παροχή απαράμιλλης ακρίβειας:

• Ενσωματωμένη κοπή και λείανση για γρήγορη προετοιμασία δειγμάτων: Στην καρδιά του συστήματος βρίσκεται μια ενσωματωμένη μονάδα κοπής και λείανσης. Αυτή η προηγμένη μονάδα εκτελεί και τα δύο κρίσιμα βήματα προετοιμασίας δειγμάτων σε α ενιαία, απρόσκοπτη λειτουργία, επιταχύνοντας σημαντικά τη ροή εργασίας και εξασφάλιση σταθερών, υψηλής ποιότητας διατομών. Αυτό το ολοκληρωμένο ελαχιστοποιεί τη χειροκίνητη διακίνηση και τα πιθανά σφάλματα, οδηγώντας σε περισσότερα αξιόπιστη ανάλυση.

• Ανάλυση υψηλής ταχύτητας: Αποτελέσματα σε λιγότερο από 5 λεπτά: Ο χρόνος είναι ουσιαστικός στην κατασκευή. Αυτό το σύστημα έχει σχεδιαστεί για γρήγορη απόδοση, ικανό να ολοκληρώσει ολόκληρη την επεξεργασία και ανάλυση μιας μόνο διατομής τερματικού μέσα σε 5 λεπτά. Αυτή η εξαιρετική ταχύτητα βελτιώνει δραματικά την απόδοση του διαδικασία ποιοτικού ελέγχου, επιτρέποντας ταχύτερη ανατροφοδότηση, ταχύτερη έκδοση ανάλυση και αυξημένη παραγωγική ικανότητα.

• Εργονομικός και αρθρωτός σχεδιασμός για διευκόλυνση του χρήστη: Η άνεση του χειριστή και η ευκολία χρήσης είναι βασικά ζητήματα στο σχεδιασμό αυτού του συστήματος. Ο εργονομικός σχεδιασμός ελαχιστοποιεί την κόπωση του χρήστη, ενώ ο αρθρωτός συνδυασμός επιτρέπει την εύκολη πρόσβαση και συντήρηση των εξαρτημάτων. Αυτή η επικεντρωμένη στον χρήστη διασφαλίζει ομαλότερη και αποτελεσματικότερη ροή εργασίας και μειώνει την Χρόνος εκπαίδευσης χειριστή.

• Σύστημα λήψης εικόνας υψηλής ευκρίνειας που εισάγεται από την Ιαπωνία για ασυναγώνιστη ευκρίνεια: Απολαύστε εξαιρετική ποιότητα εικόνας με το σύστημα λήψης εικόνας υψηλής ευκρίνειας που εισάγεται από την Ιαπωνία. Αυτό το σύστημα καταγράφει ευκρινείς, λεπτομερείς εικόνες διατομής, επιτρέποντας ακριβής μέτρηση και ανάλυση ακόμη και της πιο περίπλοκης πτύχωσης δομές. Η ανώτερη ευκρίνεια εικόνας επιτρέπει την ακριβή αξιολόγηση των κρίσιμες παραμέτρους πτύχωσης, διασφαλίζοντας αξιόπιστες αξιολογήσεις ποιότητας.

• Μικροσκόπιο υψηλής απόδοσης με δυνατότητες 3D απεικόνισης: Το σύστημα ενσωματώνει ένα μικροσκόπιο υψηλής απόδοσης που όχι μόνο παρέχει απεικόνιση εξαιρετικά υψηλής ευκρίνειας αλλά δημιουργεί επίσης όρθιες τρισδιάστατες χωρικές εικόνες. Αυτή η προηγμένη δυνατότητα παρέχει ισχυρή στερεοσκοπική αίσθηση και καθαρή απεικόνιση με ευρύ οπτικό πεδίο. Αυτή η 3D προοπτική ενισχύει την οπτική ανάλυση των δομών πτύχωσης, επιτρέποντας μια πιο ολοκληρωμένη κατανόηση της ποιότητας πτύχωσης.

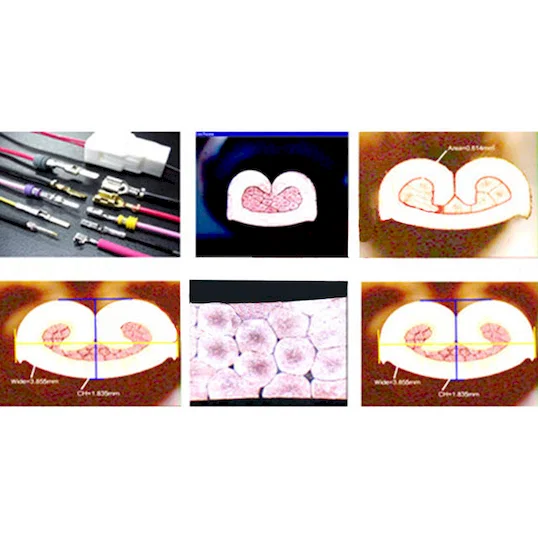

• Ακριβής μέτρηση και υπολογισμός εμβαδού με εξειδικευμένο λογισμικό: Εξοπλισμένο με εξειδικευμένο λογισμικό, αυτό το σύστημα επιτρέπει την απλή και σωστή μέτρηση μήκους και εμβαδού. Η διαισθητική διεπαφή λογισμικού διευκολύνει την ακριβή ποσοτική ανάλυση των παραμέτρων πτύχωσης, παρέχοντας αντικειμενικά δεδομένα για την ποιότητα αξιολόγηση και βελτιστοποίηση διαδικασιών. Αυτή η ακριβής μέτρηση Η ικανότητα εξασφαλίζει συνεπή και αξιόπιστο ποιοτικό έλεγχο.

• Ισχυρό σύστημα ελέγχου που υποστηρίζεται από ιαπωνικό Mitsubishi PLC: Στον πυρήνα του αυτοματισμού και του ελέγχου του συστήματος βρίσκεται ένας αξιόπιστος ιαπωνικός ελεγκτής Mitsubishi PLC (SBL). Αυτός ο κορυφαίος στον κλάδο ελεγκτής εξασφαλίζει σταθερή και ακριβή λειτουργία όλων των ενοτήτων του συστήματος, συμβάλλοντας στη συνολική ακρίβεια και αξιοπιστία της διαδικασίας ανάλυσης.

• Ευρύ εύρος κοπής μονάδας και ρυθμιζόμενες ταχύτητες για ευελιξία: Το σύστημα προσφέρει εύρος κοπής μονάδας από 0,13 έως 6,00 mm2, φιλοξενώντας μια μεγάλη ποικιλία μεγεθών σύρματος που χρησιμοποιούνται συνήθως στην κατασκευή καλωδίων. Επιπλέον, οι ρυθμιζόμενες ταχύτητες περιστροφής και λείανσης (2800 rpm), που τροφοδοτούνται από εισαγόμενους γερμανικούς κινητήρες, επιτρέπουν τη βελτιστοποιημένη προετοιμασία δειγμάτων για διαφορετικά υλικά και τύπους ακροδεκτών. Η ταχύτητα κοπής των 2 mm/sec εξασφαλίζει αποτελεσματική επεξεργασία του δείγματος.

• Τροχός κοπής ακριβείας γερμανικής εισαγωγής για καθαρές και ανθεκτικές κοπές: Η μονάδα κοπής χρησιμοποιεί έναν τροχό κοπής υψηλής ποιότητας (εσωτερική διάμετρος 21,7 mm, OD 105 mm, πάχος 0,5 mm) που εισάγεται από τη Γερμανία. Αυτή η λεπτή και ανθεκτική λεπίδα εξασφαλίζει καθαρές, ακριβείς κοπές, ελαχιστοποιώντας την παραμόρφωση και διατήρηση της ακεραιότητας της διατομής του ακροδέκτη για ακριβή ανάλυση.

• Ακριβής συντονισμός του άξονα Z και μετατόπιση του άξονα X για βελτιστοποιημένη τοποθέτηση δείγματος: Βελτιστοποιήστε την τοποθέτηση του δείγματος με το εύρος ελαφρού συντονισμού του άξονα Z από 0,00 έως 5,00 mm και τη μετατόπιση του άξονα Χ που οδηγείται από έναν ιαπωνικό σερβοκινητήρα Panasonic. Αυτές οι ακριβείς ρυθμίσεις εξασφαλίζουν τη βέλτιστη ευθυγράμμιση του δείγματος και για τα δύο κοπή/λείανση και απεικόνιση, συμβάλλοντας στη συνεπή και ακριβή αποτελέσματα.

• Μερική ηλεκτρόλυση έκλειψης για βελτιωμένη διαύγεια επιφάνειας: Για δύσκολα δείγματα, το σύστημα ενσωματώνει μερική ηλεκτρόλυση έκλειψης, ικανή να επεξεργάζεται περιοχές έως 6 mm2 με ρυθμιζόμενους χρόνους ηλεκτρόλυσης από 5 έως 30 δευτερόλεπτα. Αυτό το χαρακτηριστικό βελτιώνει τη διαύγεια της επιφάνειας της διατομής, βελτιώνοντας την ποιότητα της εικόνας και την αναλυτική ακρίβεια.

• Ευέλικτο εύρος μεγέθυνσης και παρατήρησης: Το οπτικό σύστημα προσφέρει ένα ευρύ φάσμα επιλογών μεγέθυνσης (0,75x έως 5,0x με τεχνολογία μετατόπισης θέσης 0,5 κολλημένης θέσης τόσο για Amplify όσο και για Tooth Pitch), επιτρέποντας τη λεπτομερή παρατήρηση των χαρακτηριστικών πτύχωσης σε διάφορες κλίμακες. Το εύρος παρατήρησης εκτείνεται από 1,2 έως 8,2 mm (κατεύθυνση άξονα Χ), παρέχοντας μια ολοκληρωμένη άποψη της διατομής της πτύχωσης.

• Ρυθμιζόμενος εξαιρετικά φωτεινός φωτισμός LED και φορητή πλατφόρμα XYZ: Επιτύχετε βέλτιστες συνθήκες θέασης με μια εξαιρετικά φωτεινή πηγή λευκού φωτός LED με απείρως ελεγχόμενη ένταση. Η ενσωματωμένη κινητή πλατφόρμα άξονα XYZ με λεπτομέρεια (εύρος +/- 6 mm) επιτρέπει την ακριβή τοποθέτηση και εξέταση διαφορετικών περιοχών εντός της διατομής σε τρεις διαστάσεις.

• Λογισμικό ολοκληρωμένης ανάλυσης και καταγραφή δεδομένων: Το σύστημα συνοδεύεται από λογισμικό Section-ms και χρησιμοποιεί ένα ιαπωνικό βιομηχανικό σύστημα βίντεο HD με κάμερα 3 megapixel και συνδεσιμότητα USB 2.0 για λήψη και ανάλυση εικόνων. Αυτή η ολοκληρωμένη σουίτα λογισμικού παρέχει μια σειρά εργαλείων μέτρησης, συμπεριλαμβανομένων βελτιωμένων εργαλείων μέτρησης για αναλογίες συμπίεσης, πιστοποιημένα για χρήση σε απαιτητικές βιομηχανίες όπως η αυτοκινητοβιομηχανία, οι οικιακές συσκευές και η πληροφορική.

Τεχνικές προδιαγραφές:

Στείλτε μας την ερώτησή σας για αυτό το προϊόν

Όνομα Προϊόντος

Όνομα*

E-mail*

Τηλ

Περιεχόμενο*

Κωδικός (*) Refresh

Σχετικά προϊόντα

Power Cord Πλεξούδα Tester WPM-8683

Ζητήστε προσφορά

Διπλός Row Σύνδεσμος Πλεξούδα Tester WPM-DC20

Ζητήστε προσφορά

Σύρμα Πλεξούδα USB Καλώδιο Tester WPM-8681

Ζητήστε προσφορά

Crimp Cross-Section Analysis System WPM-SE4

Ζητήστε προσφορά

χαρακτηριστικό	Προσδιορισμός
Σύστημα ελέγχου	Ιαπωνικός ελεγκτής PLC της Mitsubishi - SBL
Εύρος κοπής μονάδας	0,13 ~ 6,00 mm2
Ταχύτητα περιστροφής (Κοπή & Λείανση)	2800 rpm (Εισαγόμενο μοτέρ από Γερμανία)
Ταχύτητα κοπής	2 χιλ./δευτ.
Τροχός κοπής	Εσωτερική διάμετρος: 21,7 mm, OD: 105 mm, Πάχος: 0,5 mm (εισαγωγής Γερμανίας)
Ταχύτητα λείανσης μονάδας	2800 rpm (Εισαγόμενο μοτέρ από Γερμανία)
Εύρος συντονισμού άξονα Z	0,00 ~ 5,00 χιλ.
Γυαλόχαρτο OD	100 χλστ.
Μετατόπιση άξονα Χ	Ιαπωνικός σερβοκινητήρας Panasonic
